博晟托輥深度解析：托輥分類與安裝間距

托輥是用于支承輸送帶及輸送帶上所承載的物料，保證輸送帶穩定運行的裝置。

　　一、托輥分類

　　a.槽形托輥：用于承載分支輸送散狀物料。

　　b.平行托輥：平行上托輥，用于承載分支輸送成件物品，平行下托輥用于回程分支支撐輸送帶。

　　c.調心托輥：用于調整輸送帶跑偏，防止蛇行，保證輸送帶穩定運行。前傾式槽形托輥也起調心、對中作用。

　　d.緩沖托輥：安裝在輸送機受料段的下方，減小輸送帶所受的沖擊，延長輸送帶使用壽命。

　　e.回程托輥：用于下分支支撐輸送帶，有平行、V形、反V形幾種，V形與反V形輥能降低輸送帶跑偏的可能性。當V形和反V形兩種型式配套使用，形成菱形斷面，能更有效地防止輸送帶跑偏。

　　此外，還有梳形托輥和螺旋托輥，能清除輸送帶上的粘料，保持帶面清沽。

　　f.過渡托輥：安裝在滾筒第一組托輥之間，可使輸送帶逐步成槽或由槽形展平，以降低輸送帶邊緣因成槽延伸而產生的附加應力，同時也防止輸送帶展平時出現撒料覡象。

二、托輥間距

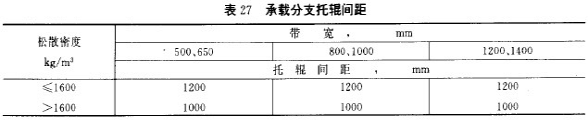

　　托輥間距應滿足兩個條件：輥子軸承的承載能力及輸送帶的下垂度，托輥間距應配合考慮該處的輸送帶張力，使輸送帶獲得合適的垂度。

　　穩定工況下的下垂度應限制在%%以內。

　　回程分支托輥間距：2.4～3m。

　　凸弧段托輥間距：一般為承載分支托輥間距的1/2，還應驗算輸送帶合力的附加載荷是否超出所選托輥的承載能力。

　　落料處緩沖托輥間距：根據物料的松散密度、塊度及落料高度l而定，一般按承載分支托輥間距的l/2～1/3。當松散密度較大，落差較高時可取l.2～1.5倍輥徑。

　　輸送重量大于 20kg的成件物品時，托輥間距不應大于物品長度的l/2(沿輸送方向)。對于20kg以下的成件物品托輥間距可取lm。

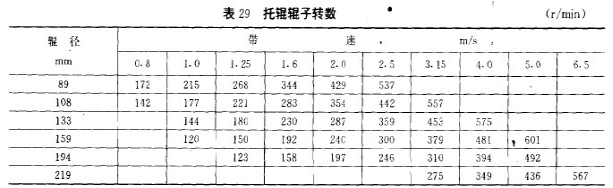

　　托輥輥子：根據承載能力分普通型及重型兩種，每種輥徑對應2～3種軸徑。全部采用大游隙軸承，并保證所有輥子轉數不超過600r/min，參見下表。
